技術數據

驅動特性

曲線半徑水平4m  垂向10 m

爬坡能力max. 30°

水平鐵軌向兩側偏移± 1°

垂向鐵軌自水平位置上下偏移± 5°

允許的鐵軌型號滿足DIN 20593 標準的140E,、140V 和I250 型號以及I155 PN-H-93441-10

環境條件

溫度范圍* -10℃至+40℃

僅在此溫度下啟動> +5ºC

在柴油機關閉的情況下關機> 0ºC

相對濕度90%

甲烷濃度最高1.5% CH4

柴油機

構造類型渦輪柴油機

功率 65KW

耗油率210-230 g/kWh

從飛輪處觀察的旋轉方向向左

冷卻方式水循環

l

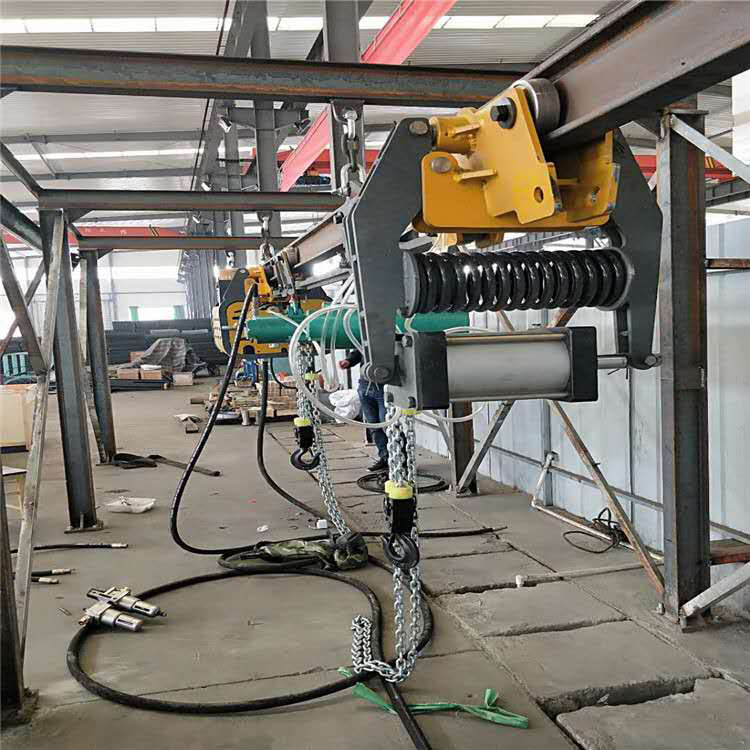

機車總圖：

機車總重量不含起吊梁：8700KG

牽引力：60KN

制動力：90KN

速度：2M/S

制動器數量：6

液壓系統

箱體容積V = 100 l

可變活塞泵V = 250 cm3

泵輸出（n = 1800 min-1 時）Q = 450 l/min

輔助泵V = 36.0 cm3

進給泵V = 52.3 cm3

風機傳動裝置液壓馬達V = 16.0 cm3

機車驅動部液壓馬達470 cm3

壓力缸DZ1800 A = 37.7 cm2 （有效活塞面積）

制動缸A = 37.7 cm2 （有效活塞面積）

離心式觸發器

觸發速度v = 2.6 m/s 離心式觸發器

v = 2.4 m/s 旋轉脈沖器

液壓蓄能器

蓄能器容積V = 10 升

蓄能器蓄積壓力p = 150 巴

預張緊壓力p = 80 巴（氮氣）

充填氣體4.0級氮氣,，最純，N2 99.99 vol. %

電氣設備

整車電源本質安全車載電壓 12V / 2A

標稱電壓24V

接口CAN BUS

串行程序FAi--06.X

發電機功率：0.24 kW

電壓：25.5 V DC

電流強度：9A

保護類型：I M2 EEx d

機車各部件特性

司機室

傳動系統

液壓部件

電氣部件
